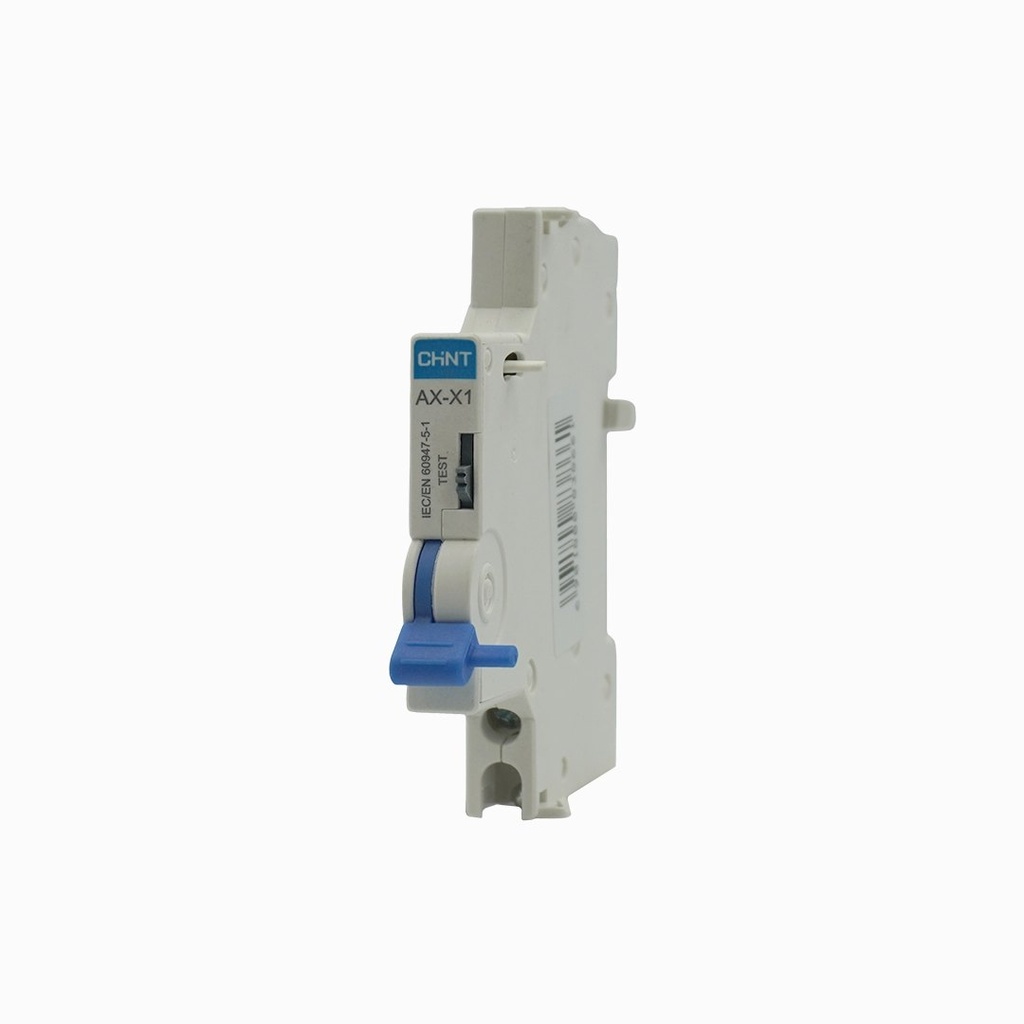

| Referencia Chint | AX-1 |
| Compatibilidad | Interruptores Chint DZ158 y DZ158LE |
| Configuración de contactos | 1 NA + 1 NC |
| Función | Señalización de la posición de los contactos del interruptor |
| Norma | IEC/EN 60947-5-1 |
| Categoría de empleo y valores | AC-12: 3 A a 415 V, 6 A a 240 V; DC-12: 1 A a 130 V, 2 A a 48 V, 6 A a 24 V |
| Tensión soportada impulso uimp | 4000 V |
| Tensión de ensayo dieléctrico | 2 (1 min) kV |
| Tensión de aislamiento ui | 500 V |
| Grado de contaminación | 2 |
| Vida eléctrica | 6050 maniobras |
| Vida mecánica | 10.000 maniobras |
| Grado de protección | IP20 |
| Temperatura ambiente | 5 a +40 °C (media diaria menor o igual a 35 °C) |
| Temperatura de almacenamiento | 25 a +70 °C |
| Terminales | Cable 2,5 mm2 (AWG 18-14) |
| Par de apriete nm | 0,8 |
| Montaje | Riel DIN, adosado al costado izquierdo del interruptor mediante pasador |
| Ancho | 9,3 +/- 0,18 mm |
| Código de fabrica Chint | 543913 (AX-1 G) |
